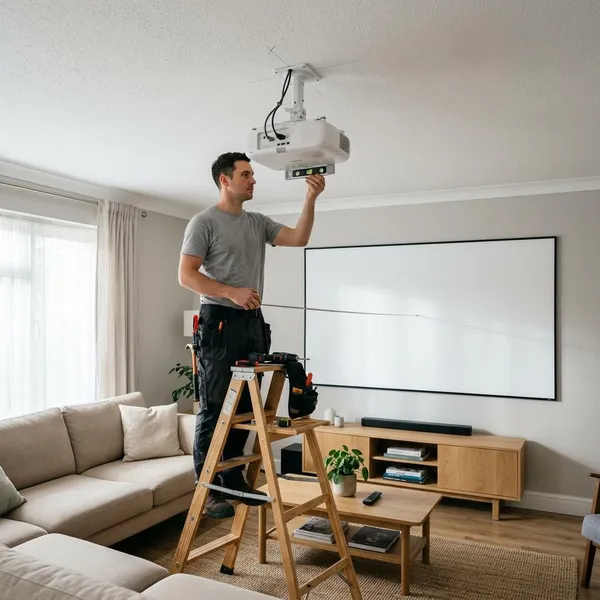

Beamer aan het plafond hangen zonder scheef beeld
Een beamer hangt pas goed aan het plafond als lenspositie, afstand, hoogte en beugel bij elkaar kloppen. Meet daarom eerst waar het beeld moet komen en bepaal daarna pas waar je gaat boren. Zo voorkom je een scheef beeld, onscherpe hoeken en onnodige keystone-correctie.
Kies eerst de juiste plek
De plek van de projector bepaalt de beeldgrootte, de scherpte en hoeveel je later nog moet corrigeren. Begin daarom bij het scherm of de projectiemuur. Meet de breedte, hoogte en middenlijn van het beeldvlak en vertaal die gegevens naar de lenspositie aan het plafond.
Afstand tot het scherm bepalen
De juiste afstand hangt af van de throw ratio van je projector. Meet altijd vanaf de lens tot het schermoppervlak. Zoek daarna in de handleiding of productspecificaties welke afstand hoort bij de gewenste beeldbreedte.
Heeft je beamer een zoomlens, dan heb je wat speling. Monteer hem liever niet helemaal op de minimale of maximale zoomstand. In het midden van het bereik kun je later makkelijker kleine afwijkingen corrigeren.
Hoogte van de beamer kiezen
De montagehoogte bepaal je op basis van de lenspositie en de boven- of onderrand van het scherm. Een plafondbeamer hangt meestal ondersteboven, maar het beeld moet nog steeds optisch goed uitkomen.
Hang de projector niet op gevoel in het midden van de kamer. Veel modellen projecteren niet exact recht vanuit de lens. Controleer daarom in de handleiding waar de lens moet zitten ten opzichte van het scherm.
Lens offset controleren
Lens offset is de vaste afwijking tussen de lens en de plek waar het beeld verschijnt. Bij sommige beamers komt het beeld standaard hoger uit dan de lens, bij andere lager. Dat verschilt per model.
Controleer dit voordat je boort. Als de offset niet klopt, moet je later kantelen of digitaal corrigeren. Dat maakt het beeld sneller scheef of minder scherp.
- zoek het montageschema van jouw projector op
- meet vanaf de lens en niet vanaf de behuizing
- controleer of plafondhoogte en schermhoogte bij elkaar passen
Ruimte houden voor warmte en geluid
Een projector heeft vrije ruimte nodig om warmte kwijt te kunnen. Hang hem dus niet strak tegen een balk, kastombouw of verlaagd plafond als de ventilatieopeningen daardoor worden geblokkeerd.
Denk ook aan geluid. Boven een zitplek kan ventilatorgeluid storend zijn, vooral bij rustige filmscènes. Een plek net achter of naast de kijkpositie werkt vaak prettiger.
- houd ventilatieopeningen vrij
- zorg dat HDMI en stroomkabel bereikbaar blijven
- voorkom dat warme lucht direct tegen een wand wordt geblazen
- laat ruimte voor onderhoud en schoonmaken
Kies een passende plafondbeugel
Een goede plafondbeugel past bij het gewicht van de projector, de schroefpunten aan de onderzijde en de gewenste montagehoogte. Kies niet alleen op prijs of uiterlijk. Een beugel met speling of te weinig verstelmogelijkheden maakt afstellen onnodig lastig.
| Controlepunt | Waarom dit belangrijk is |
|---|---|
| Draaggewicht | De beugel moet ruim boven het projectorgewicht zijn gespecificeerd. |
| Schroefpunten | De armen moeten passen zonder ventilatie of aansluitingen te blokkeren. |
| Hoogteverstelling | Alleen nodig als lens offset, schermhoogte of plafondhoogte daarom vraagt. |
| Kantelen en draaien | Handig voor fijne afstelling, maar niet om een verkeerde plek te redden. |

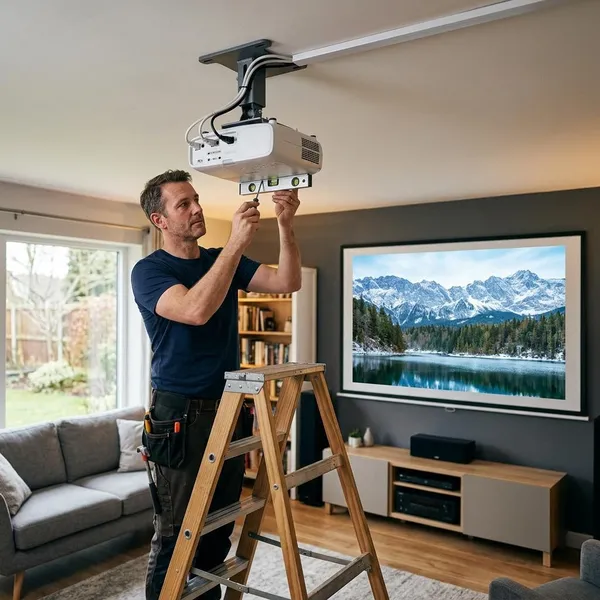

Beamer aan plafond hangen in stappen
Als plek en beugel kloppen, kun je de projector monteren. Werk rustig, meet dubbel en controleer het plafond voordat je boort. Bij plafondmontage is een kleine meetfout later duidelijk zichtbaar in het beeld.
Meet scherm en montagepunt
Bepaal eerst het midden van het scherm. Meet daarna de juiste afstand vanaf het schermoppervlak naar de lenspositie. Houd rekening met throw ratio, zoomruimte en lens offset.
Markeer niet zomaar het midden van de projectorbehuizing. De lens zit bij sommige modellen uit het midden. Dat kleine verschil kan op het scherm een duidelijk verschoven beeld geven.
Teken de boorgaten af
Gebruik de plafondplaat van de beugel als mal. Houd de plaat recht ten opzichte van het scherm en controleer of het gekozen punt nog steeds klopt met de lenspositie.
- markeer eerst het middenpunt
- controleer de oriëntatie van de plafondplaat
- houd afstand tot randen, naden en zwakke plekken
- gebruik een leidingzoeker voordat je boort
Boor met de juiste pluggen
Boor alleen met pluggen en schroeven die passen bij het plafondmateriaal. Beton, hout, hollewand en gips vragen elk een andere aanpak. Controleer ook of er geen leidingen of elektriciteitsbuizen lopen.
Boor niet te ruim. Een plug moet strak zitten en de plafondplaat moet vlak tegen het plafond komen. Als een bevestigingspunt niet goed pakt, los dat dan eerst op voordat je verdergaat.
Zet de beugel stevig vast
Schroef de plafondplaat vast en controleer of er geen speling is. De beugel moet stevig, vlak en stabiel hangen voordat de projector eraan komt.
Trek voorzichtig aan de constructie om te voelen of alles solide is. Twijfel je aan draagkracht of plafondmateriaal, monteer dan niet verder zonder extra versteviging of hulp van iemand met ervaring.
Hang de beamer recht
Bevestig eerst de beugelarmen aan de projector en hang hem daarna aan de plafondbeugel. Doe dit bij voorkeur met twee personen. Eén persoon houdt de projector vast, de ander controleert de bevestiging en eerste uitlijning.
Zet de projector eerst grofweg recht voor het scherm. Draai scharnierpunten nog niet meteen volledig vast, zodat je kleine correcties kunt doen zonder alles opnieuw los te maken.
Test beeld en scherpte
Projecteer een testbeeld, raster of menu met rechte lijnen. Controleer eerst of het beeld recht op het scherm valt. Stel daarna pas zoom en focus af.
- Controleer of de lens op de middenlijn van het scherm zit.
- Corrigeer hoogte en rotatie met de beugel.
- Gebruik zoom om het beeld passend te maken.
- Stel scherp in het midden én in de hoeken.
Is het midden scherp maar blijven de hoeken zacht, dan hangt de projector vaak niet helemaal haaks op het scherm. Los dat liever fysiek op dan met digitale correctie.

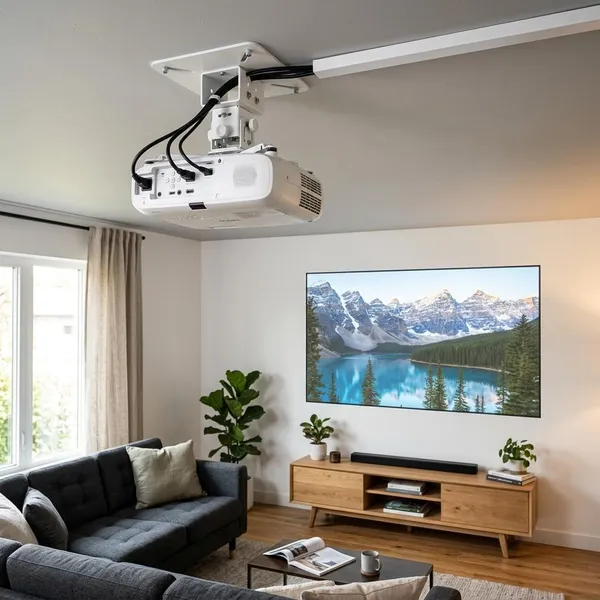

Voorkom scheef of onscherp beeld
Een strak beeld begint bij de fysieke positie van de projector. Digitale correcties kunnen helpen, maar ze zijn geen vervanging voor goed meten en recht ophangen.
Hang de beamer recht voor het scherm
De lens hoort op de middenlijn van het scherm te zitten. De projector moet niet naar links of rechts wijzen, maar parallel aan het scherm hangen.
Stem de projector af op het scherm, niet op meubels of muren. Een kamer is niet altijd perfect haaks gebouwd, terwijl het beeld wel recht op het scherm moet vallen.
Stel eerst de lens goed af
Begin met de optische basis: afstand, zoom en focus. Gebruik een testpatroon of tekstmenu om te controleren of details in het midden en in de hoeken scherp zijn.
Probeer een scheve projectie niet scherper te maken met alleen focus. Als de projector niet haaks staat, blijft het beeld vaak ongelijk scherp.
Gebruik lens shift waar mogelijk
Lens shift verplaatst het beeld optisch zonder het digitaal te vervormen. Heeft je projector deze functie, gebruik die dan voor kleine correcties in hoogte of zijpositie.
Kom je meteen aan de uiterste stand van lens shift, dan hangt de projector waarschijnlijk niet ideaal. Verplaats of stel de beugel dan liever bij.
Gebruik keystone zo weinig mogelijk
Keystone maakt een scheef beeld digitaal rechter, maar kan scherpte en detail kosten. Gebruik deze functie daarom alleen voor kleine correcties als de projector fysiek al zo goed mogelijk hangt.
- eerst de projector recht hangen
- daarna zoom, focus en lens shift gebruiken
- keystone pas als laatste inzetten
Voor films, gaming en presentaties met tekst is een fysiek recht beeld bijna altijd mooier dan een sterk digitaal gecorrigeerd beeld.
Conclusie
Een beamer aan plafond hangen lukt het best als je eerst lenspositie, afstand, hoogte en beugel controleert. Monteer de beugel op een stevig plafondpunt, gebruik passende pluggen en hang de projector zo recht mogelijk voor het scherm. Stel daarna lens, zoom en focus af en gebruik keystone alleen minimaal wanneer dat echt nodig is.
